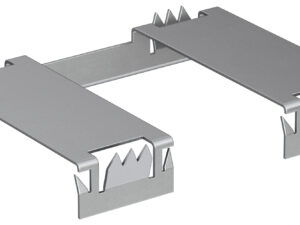

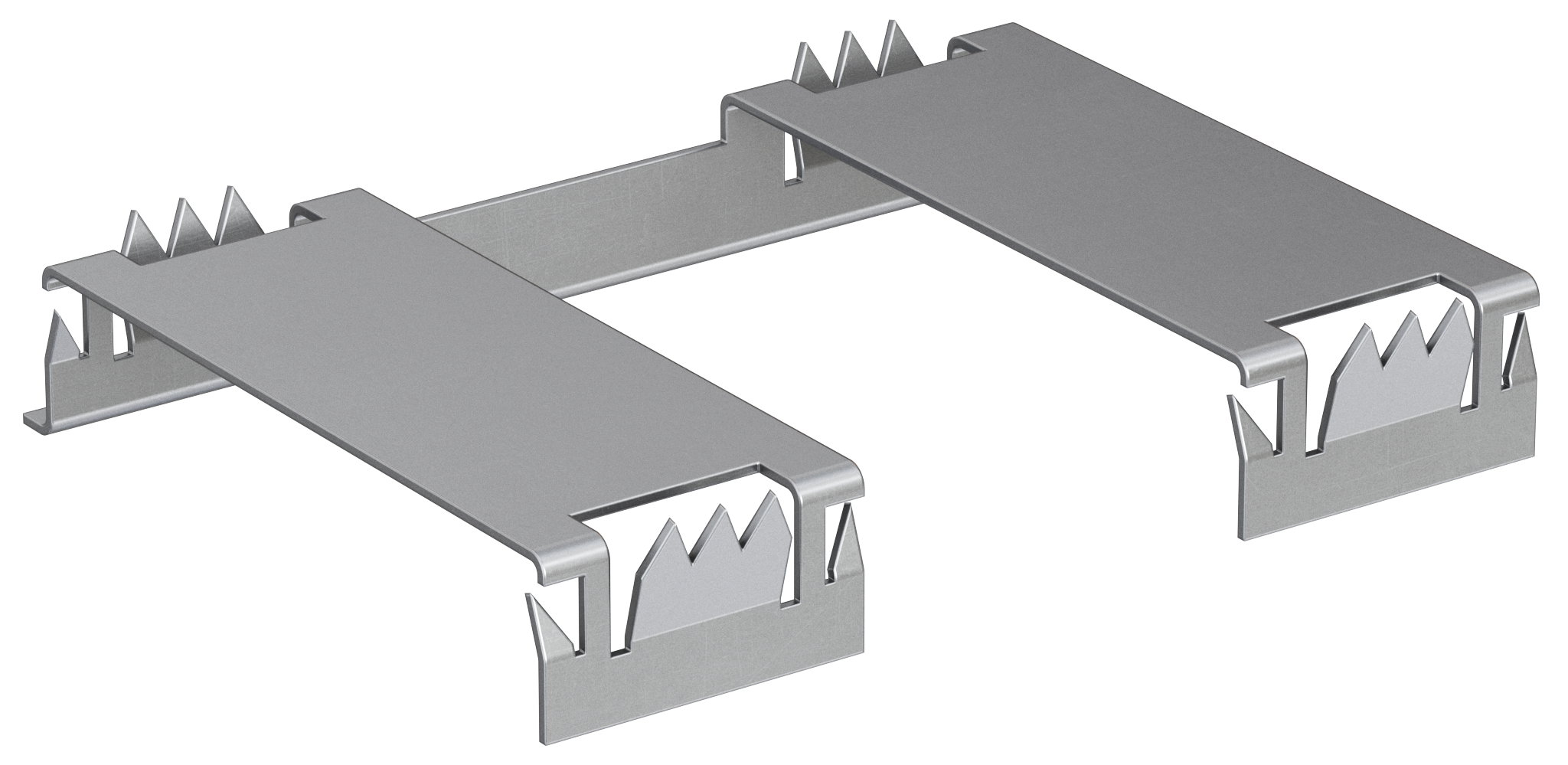

Roestvaststalen klem voor de aarding van zonnepanelen Terragrif®
- 576080
Op aanvraag
Terragrif® is een essentieel onderdeel voor de aarding van PV-systemen. In combinatie met de fischer zonnepanelenrails en paneelklemmen zorgt het voor een efficiënte en veilige installatie. De roestvaststalen klem met klauwen wordt tussen het PV-paneel en de onderconstructie geplaatst en verbindt tegelijkertijd twee PV-panelen met de potentiaalvereffening.
• Terragrif® is een essentieel onderdeel voor de aarding van PV-panelen en is ontworpen voor een efficiënte en veilige installatie.
• De roestvaststalen klem met geïntegreerde klauwen wordt tussen het PV-paneel en de onderconstructie geplaatst. Dankzij het intuïtieve ontwerp is Terragrif® eenvoudig te monteren, wat de installatietijd aanzienlijk verkort.
• Ondanks zijn eenvoud biedt Terragrif® een robuuste en betrouwbare elektrische verbinding, cruciaal voor overspanningsbeveiliging en de algehele veiligheid van het PV-systeem.
• Terragrif® is compatibel met alle fischer zonnepanelenrails, evenals de universele centrale klem PM C U en zowel voorgeassembleerde als niet-voorgeassembleerde centrale en eindklemmen.
• Met één Terragrif® kunnen maximaal twee PV-modules tegelijkertijd verbonden worden in de potentiaalvereffening.
• Plaats de klem op de juiste positie.
• Plaats de Terragrif® op de rail zodat de Terragrif® de middelste klem aan zowel de rechter- als de linkerkant omhult.
• Positioneer de PV-paneel op de rail en draai de middelste klem vast met het opgegeven koppel.
• De Terragrif® zal de geanodiseerde laag van het paneel doordringen, waardoor een elektrisch geleidende verbinding ontstaat.
• Gemakkelijke integratie van PV-panelen in de aarding.
• De functie van Terragrif®QL 0.5 x 52 x 38 is het verzorgen van de aarding tussen het geanodiseerde aluminium frame (isolerend oppervlak) van een PV-paneel en de zonnepanelenrail.
• Normen:
• Continuïteitstest volgens IEC 61730-2
• Bliksemstroomtest volgens IEC 61180
• Zoutneveltest per IEC 60068
• Klimaatinvloeden volgens IEC 61215-2
De Roestvaststalen klem voor de aarding van zonnepanelen Terragrif® is onderdeel van het complete Solar / zonne energie installatie pakket wat XXLDraadstang aanbiedt.
| Afmetingen | 52 mm |
|---|---|
| Artikelnummer | 576080 |
| Buiten diameter (mm) | 38 |
