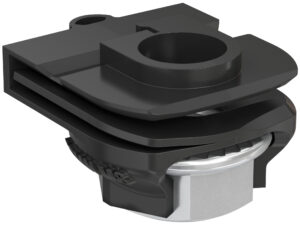

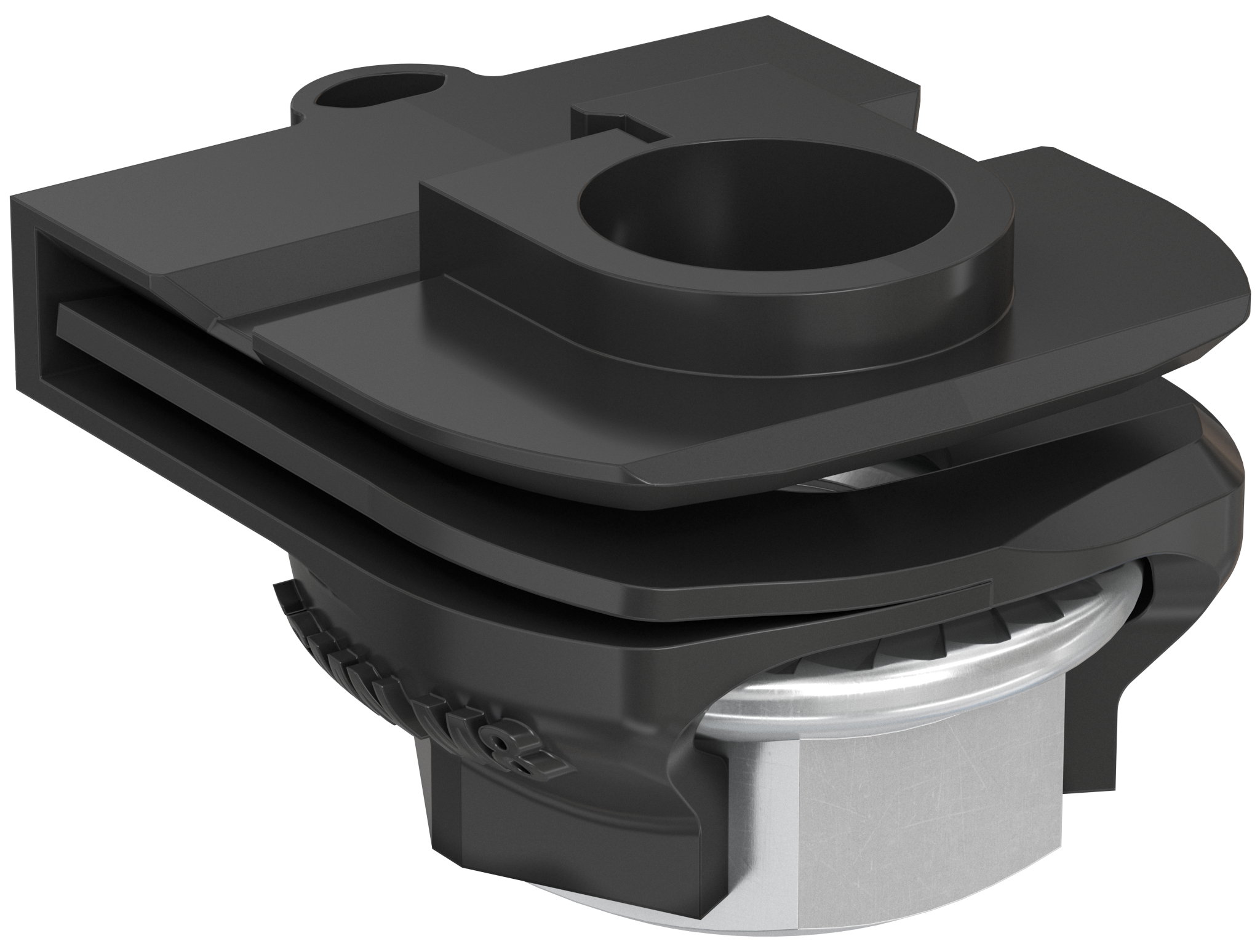

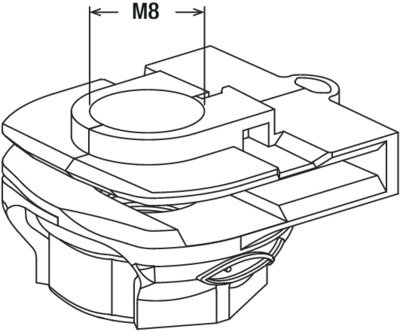

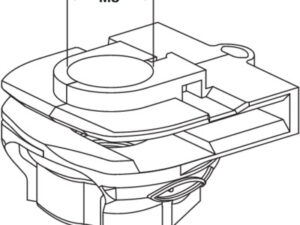

Fischer RVS Schuifmoer FSMN M8

Productinformatie

De fischer PV-klem valt op door zijn veelzijdigheid en werking op diverse bevestigingsoppervlakken. Zelfs aan de gevel worden aan veeleisende eisen voldaan. Beperkingen, zoals die bij conventionele PV-klemmen worden aangetroffen, worden vermeden. De PV-modules worden veilig en mechanisch bevestigd dankzij de fischer PV-klem. De verborgen bevestiging biedt de mogelijkheid om uitgebreide gevelontwerpen te realiseren.

• Snelle en probleemloze montage van de PV-modules aan gevels door gebruik van de FSMN-schuifmoer.
• Eén product voor twee functies: Begin- en eindclip.
• Gemaakt van roestvrij staal met een hoge corrosiebescherming voor maximale weersbestendigheid.
• Geschikt voor alle typen PV-modules met kaders voorzien van montagegaten.
• Het systeem maakt bevestiging aan verschillende ondergronden of onderconstructies mogelijk.

Eerste module: • Schuif ten minste vier glijmoeren FSMN op de montagegaten aan de achterkant van het moduleframe
• Plaats een druppel draadborgmiddel voordat u de flensbouten indraait
• Installeer ten minste twee begin/eindklemmen FSMC S/E en monteer ten minste twee middenclips FSMC M aan de tegenoverliggende zijde van de module
• Monteer de begin/eindclips FSMC S/E op de ondergrond van het gebouw.
• Bevestig de middelste klemmen FSMC M op de ondergrond van het gebouw.

Middenmodules: • Schuif ten minste vier glijmoeren FSMN op de montagegaten aan de achterzijde van het moduleframe
• Plaats een druppel draadborgmiddel voordat u de flensbouten indraait
• Schroef de fischer flesnbouten in de glijmoeren aan één zijde van de module
• Monteer ten minste twee middenclips FSMC M met elk één fischer flensbout aan de tegenoverliggende zijde van de module
• Plaats de bouten aan de vorige module en schuif ze erin.
• Bevestig de middelste klemmen FSMC M op de ondergrond

Laatste module: • Schuif ten minste vier glijmoeren FSMN op de montagegaten aan de achterkant van het moduleframe
• Plaats een druppel draadborgmiddel voordat u de flensbouten indraait
• Schroef de fischer flesnbouten in de glijmoeren aan één zijde van de module
• Monteer ten minste twee start/eindklemmen FSMC S/E aan de tegenoverliggende zijde van de module
• Bevestig de flensbouten aan de vorige module en schroef ze in
• Bevestig de start/eindklemmen FSMC S/E op de ondergrond van het gebouw.

PV-klem voor het monteren van PV-modules op gevels De fischer RVS Schuifmoer FSMN M8 is onderdeel van het complete Solar / zonne energie installatie pakket wat XXLDraadstang aanbiedt.
