| Aantal | Prijs | Korting % |
|---|---|---|
| 1+ | € 17,4200 | 0% |
| 50+ | € 16,5490 | 5% |
| 100+ | € 15,6780 | 10% |
| 150+ | € 14,8070 | 15% |
| Meer bestellen of een offerte aanvragen? Bel 074-2040609 of mail info@xxldraadstang.nl |
||

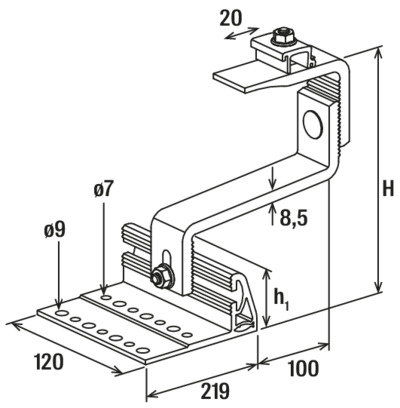

De RH AL aluminium dakhaak is geschikt voor het realiseren van draagstructuren voor PV-systemen op hellende daken met dakpannen en ventilatiestroken van variabele dikte. Dankzij de horizontale verstelmogelijkheid aan de basis van de haak kan het bevestigingspunt verschoven worden ten opzichte van het uitkomstpunt van de haak boven de pan.
De onderste verstelpositie maakt het mogelijk de haak aan te passen aan verschillende panvormen en diktes van ventilatiestroken. De bovenste verstelpositie maakt het mogelijk de afstand van de montagerail tot de bovenkant van de dakpan te corrigeren.
De vorm van de haak is zo ontworpen dat deze voldoet aan de wettelijk vereiste sneeuw- en windbelastingen, zonder direct contact met de dakpan.
• De haak biedt vier verstelmogelijkheden:
• de horizontale verstelling aan de basis maakt het mogelijk om het bevestigingspunt ten opzichte van het dak te verschuiven,
• de onderste verstelling compenseert voor verschillende pan- en ventilatiestrookdiktes,
• de middelste verticale verstelling maakt het mogelijk om de afstand tussen profiel en bovenkant van de pan af te stemmen,
• de bovenste verstelling maakt horizontale uitlijning van de montagerail mogelijk.
• Geschikt voor dakpannen met ventilatielaag, voor een totale dikte van 40 tot 67 mm.
• De snelkoppeling tussen haak en rail vereist geen extra schroeven.
• De brede basis is geschikt voor onderconstructies waarbij slechts op specifieke punten bevestigd kan worden.
• Diverse bevestigingsgaten zorgen voor flexibiliteit in de montage.
• Dankzij het hoge draagvermogen kunnen er minder haken worden toegepast.
• De meervoudige verstelmogelijkheden maken het mogelijk om de haak aan te passen aan verschillende panvormen en diktes van ventilatiestroken.
• De brede basis maakt het mogelijk om het bevestigingspunt ten opzichte van het dak te verschuiven, los van het uitkomstpunt van de haak boven de dakpan.
• Dankzij het hoge draagvermogen zijn er minder haken nodig per installatie.
• De haak heeft een gecontroleerde vervorming en is ontworpen om niet te buigen of schade aan de dakpannen te veroorzaken.
• De haak wordt voorgemonteerd geleverd en is direct klaar voor montage, zonder aanvullende accessoires.
• De haak is sterk, licht van gewicht en vervaardigd uit aluminium voor een lange levensduur die overeenkomt met die van het PV-systeem.
• Door de koppeling te roteren is de haak compatibel met zowel SolarFish H33- als H44-rails.
• Bepaal de h.o.h.-afstand van de dakhaken op basis van de sneeuw- en windbelasting in het montagegebied en bepaal de positie in functie van de draagconstructie en de systeemindeling.
• Til de dakpan op en bevestig de voet van de haak met het juiste anker, afgestemd op het type en de opbouw van de onderliggende draagstructuur.
• Voer de hoogte- en breedte-instellingen uit volgens het type dakbedekking en draai vervolgens de schroeven van de verstelbare koppelingen vast om de haak in positie te vergrendelen.
• Schuif de koppeling aan de bovenzijde van de haak in de zijkanaalgroef van de gebruikte rail. De koppeling is roteerbaar en past zich aan zowel SolarFish H33- als H44-rails aan.
• Hellend dak met dakpannen en ventilatiestroken van variabele dikte.
De fischer RH 40-52 HB AL aluminium dakhaak voor pannendaken met 4 stelmogelijkheden is onderdeel van het complete Solar / zonne energie installatie pakket wat XXLDraadstang aanbiedt.
| Artikelnummer | 571745 |
|---|---|
| Verpakkingseenheid | 10 |
