Fischer koppelstuk voor H33 SolarFish profiel

Productinformatie

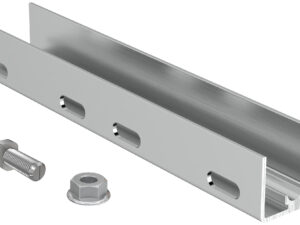

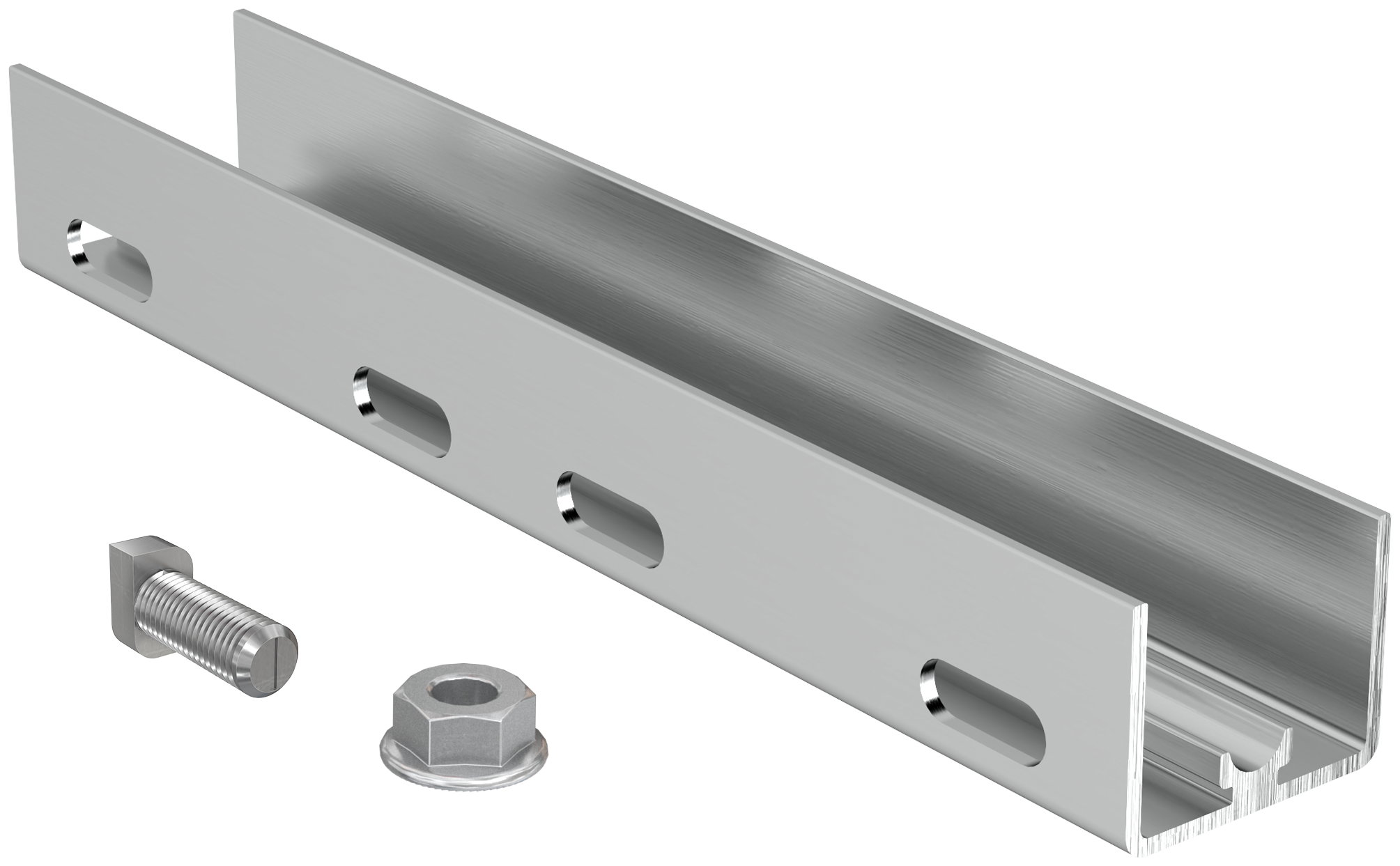

Het SolarFish Koppelstuk is het verbindingsstuk dat geschikt is voor het verbinden van twee SolarFish H33 profielen. Dankzij het ontwerp passen de twee profielen gemakkelijk in het koppelstuk; dankzij de zwaluwstaartverbinding kunnen de profielen snel en eenvoudig worden geplaatst.

• Door het U-vormige verbindingsstuk kunnen de twee profielen gemakkelijk worden geplaatst.
• De zwaluwstaartverbinding begeleidt de plaatsing door het juiste insteekpunt van de verbinding in het profiel aan te geven.
• De centrale markering helpt om de juiste positie van het profiel te bepalen.
• Het koppelstuk garandeert een stevige en veilige verbinding tussen de profielen.
• De bevestiging tussen het koppelstuk en het profiel moet worden uitgevoerd met RHS M8-schroeven, compatibel met de meeste Solar-producten.

• Positioneer twee SolarFish H33 profielen zodanig dat ze in het koppelstuk passen, centreer deze door gebruik te maken van de markering.
• Bevestig het koppelstuk op het profiel met 4 RHS 8 bouten en 4 flensmoeren MU F 8M door ze aan te draaien met een koppel van 15 Nm.

Maken van constructies voor PV-panelen.

Geschikt voor vlakke daken met:• STFN driehoeksframes
• STFS driehoeksframes
Geschikt voor speciale constructies voor complexe daken met:• BP AL en REP AL profielen
. De fischer koppelstuk voor H33 SolarFish profiel is onderdeel van het complete Solar / zonne energie installatie pakket wat XXLDraadstang aanbiedt.

Producteigenschappen
