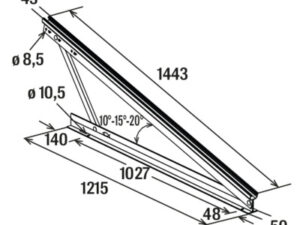

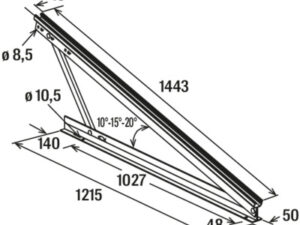

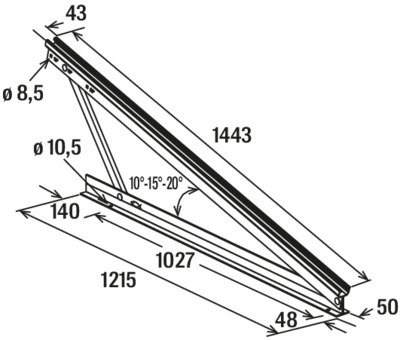

Fischer driehoekframe STFN RL 10°-15°-20° aluminium
- 576434
Op aanvraag
Het STFN RL AL is het driehoekframe voor de installatie van PV-systemen op platte daken. Het is geschikt voor panelen met grote afmetingen in liggend formaat. Door de speciale vorm van de driehoek kunnen de PV-panelen rechtstreeks op het frame worden gemonteerd, zonder dat er montagerails nodig zijn. De vorm van het bovenprofiel maakt de montage van klemmen en de bevestiging van de panelen rechtstreeks op de driehoek mogelijk.
• Het STFN RL AL driehoekframe wordt voorgemonteerd geleverd.
• Instelbare hellingshoeken.
• Geschikt voor panelen tot 2.500 mm x 1.350 mm.
• De panelen worden rechtstreeks op de driehoek bevestigd, zonder montagerails.
• Het railvrije STFN-systeem is compatibel met het volledige assortiment fischer zonnepanelen-klemmen.
• Bepaal de hart-op-hart afstand van de driehoekframes op basis van sneeuw- en windbelasting op de installatieplaats (gebruik hiervoor de SOLARPANEL-FiX software).
• Bepaal de positie van de driehoekframes op basis van de draagconstructie en het legplan.
• Kies de gewenste hellingshoek van de driehoek en bevestig de diagonale stang in de bijbehorende positie.
• Bevestig de voet van het driehoekframe met een geschikte anker afhankelijk van het dakmateriaal.
• Installatie van PV-panelen op platte daken in liggende opstelling.
• Instelbare hellingshoeken.
• Het PV-paneel kan worden ondersteund door twee of drie voorgemonteerde driehoeken, afhankelijk van de belasting.
De fischer driehoekframe STFN RL 10°-15°-20° aluminium is onderdeel van het complete Solar / zonne energie installatie pakket wat XXLDraadstang aanbiedt.
| Artikelnummer | 576434 |
|---|
