Fischer aluminium profiel SolarFish 3,65 mt zwart

Productinformatie

SolarFish H33 is een profiel van hoogwaardige aluminiumlegering (AW 6063 T6) voor het bouwen van onderconstructies voor PV panelen. Met een dwarsdoorsnede van 33 mm is dit profiel zeer geschiktvoor het bouwen van onderconstructies op hellende daken waarbij de ondersteuningspunten wat dichter bij elkaar staan. De zijgroeven zijn geschikt voor de kop van SKS M8-bouten of RHS-hamerkopbouten en maken snelle en eenvoudige montage mogelijk. Het SolarFish H33 profiel kan worden gebruikt met zowel PMU / PMCU universele klemmen als PM-F / PM-C voorgemonteerde klemmen. Het profiel kan ook worden toegepast in combinatie met alle dakhaken en STSR en STSI stokschroeven en DLA(K) klemmenen.

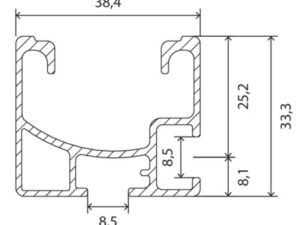

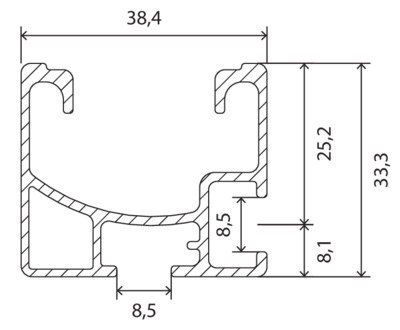

• De dwarsdoorsnede met gereduceerde hoogte is geoptimaliseert voor lichte constructies met een gereduceerde afstand tussen de steunen.
• De sleuven aan de zijkant en de sleuf aan de onderkant zijn geschikt voor gebruik met snelkoppelingen van de GTA-haken of met SKS M8-bouten of RHS-boorschroeven.
• De 3 beschikbare maten verminderen het afval en vergemakkelijken de logistiek ter plaatse.

• Bepaal het juiste ondersteuningssysteem op basis van het type dak (bijvoorbeeld, haken voor pannendaken, driehoeksframes voor platte daken, klemmen voor felsdaken, etc.)
• Bepaal de hart-op-hart afstanden op basis van de geldende vereisten inzake sneeuw- en windbelastingen (gebruik SOLARPANEL-FiX software om het systeem te ontwerpen).
• Monteer het SolarFish H33 profiel op de gekozen ondersteuning met de onderste groef of zijgroeven.
• Om twee Solar profielen te verbinden, dient een u een SolarFish H33 koppelstuk tussen de twee profielen te plaatsen en voltooit u de installatie met RHS 8 bouten.
• Om thermische uitzetting te beperken, is het raadzaam om een maximale lengte van 15 m aan gekoppelde profielen aan te houden. Indien dit niet mogelijk is, dient u de constructie onderbreken en opnieuw te beginnen met een nieuw profiel die van de vorige is losgekoppeld.
• Plaats de klemmen in de bovenste groef van het profiel. Het SolarFish H33 AL-profiel is compatibel met alle soorten fischer midden- en eind-klemmen.
• Bevestig de PV-panelen door de klemmen aan te draaien.

De fischer aluminium profiel SolarFish 3,65 mt zwart is onderdeel van het complete Solar / zonne energie installatie pakket wat XXLDraadstang aanbiedt.

Producteigenschappen
