Wat betekent sterkteklasse 10 bij Moeren? Technische uitleg, sterktewaarden & toepassingen

Wat betekent sterkteklasse 10 bij moeren?

Sterkteklasse 10 verwijst naar de mechanische eigenschappen van een moer, zoals vastgelegd in de norm ISO 898-2. Deze normering bepaalt onder andere hoe sterk en belastbaar de moer moet zijn bij het combineren met bouten van een bepaalde klasse — meestal 10.9.

In tegenstelling tot bouten (waarbij zowel treksterkte als vloeigrens worden aangegeven), wordt bij moeren vooral gekeken naar de minimale proefbelasting die de moer aankan, zonder blijvende vervorming van de schroefdraad.

Wat betekent “klasse 10” concreet voor een moer?

• De moer is geschikt voor gebruik met bouten en/of draadstangen van sterkteklasse 10.9
• De moer kan een bout met een treksterkte van 1000 N/mm² betrouwbaar vasthouden
• De moer vervormt niet blijvend bij deze belasting zolang ze correct is gemonteerd

Belangrijk:

• Een moer heeft géén vloeigrens-aanduiding, zoals een bout dat wel heeft (bijv. 10.9 = 90% vloeigrens)
• De sterkteklasse van de moer moet altijd gelijk of hoger zijn dan die van de bijbehorende bout

Wat zijn de verschillende sterkteklassen bij moeren?

Net als bij bouten bestaan moeren in verschillende sterkteklassen, zoals klasse 8, klasse 10 en klasse 12. Deze aanduidingen volgen de norm ISO 898-2 en geven aan hoeveel mechanische belasting een moer aankan. De juiste combinatie van moer en bout is cruciaal voor een veilige en betrouwbare verbinding.

Overzicht: welke moer hoort bij welke bout?

• Moer klasse 8 → geschikt voor bouten van 8.8
• Moer klasse 10 → geschikt voor bouten van 10.9
• Moer klasse 12 → geschikt voor bouten van 12.9

Tabel: Mechanische eigenschappen van bijpassende bouten en of draadstangen

Sterkteklasse	Treksterkte (Rm)	Vloeigrens (Re)	Afschuifsterkte (𝜏max)
4.8	400 N/mm²	320 N/mm²	240 N/mm²
8.8	800 N/mm²	640 N/mm²	480 N/mm²
10.9	1000 N/mm²	900 N/mm²	600 N/mm²
12.9	1200 N/mm²	1080 N/mm²	720 N/mm²

Let op: deze waarden gelden voor de bouten en draadstangen; de bijpassende moeren worden hierop afgestemd en moeten minimaal dezelfde belastbaarheid garanderen.

Waarom is de juiste sterkteklasse belangrijk?

Gebruik je een moer van lagere klasse dan de bout (bijv. klasse 8 moer op een 10.9 bout)? Dan loop je het risico dat de schroefdraad beschadigt of loskomt onder belasting. Voor toepassingen met hoge belasting, dynamische krachten of veiligheidskritische verbindingen is de juiste combinatie van bout en moerklasse essentieel.

Hoe bepaal je de belastbaarheid van een moer klasse 10?

De trekbelasting op een moer ontstaat via de bout of het draadeind waarmee ze wordt gecombineerd. Bij moeren wordt daarom gekeken naar de maximale kracht die de inwendige schroefdraad kan verdragen zonder blijvend te vervormen. Dit heet de proefbelasting, en wordt bepaald op basis van de sterkteklasse van de moer en de bijbehorende bout.

De trekspanning (σ) bereken je met de formule:

σ = F / A

Waarbij:

• σ = trekspanning (in N/mm²)
• F = kracht op de moer via de bout (in Newton)
• A = kernoppervlak van de schroefdraad (in mm²)

Voorbeeld: M16 moer klasse 10 i.c.m. 10.9 bout

• Maximale trekspanning (σ) voor 10.9 staal = 1.000 N/mm²
• Kernoppervlak (A) voor M16 draad = 157 mm²

Maximale trekkracht (F):

F = σ × A = 1.000 × 157 = 157.000 N

Een moer klasse 10 die wordt gecombineerd met een M16 draadeind of bout 10.9 moet dus minimaal 157.000 N (ofwel 157 kN) kunnen weerstaan zonder blijvende vervorming van de schroefdraad.

Let op: Dit is een theoretische maximale waarde. In de praktijk wordt een veiligheidsfactor toegepast om de kans op schroefdraadslip of losraken te minimaliseren.

Met veiligheidsfactor 2,5:

Veilige belasting = 157.000 / 2,5 = 62.800 N = 62,8 kN

Conclusie: Een moer klasse 10 met M16 binnendraad kan in combinatie met een 10.9 bout veilig worden belast tot circa 62,8 kN.

Verschil tussen moeren klasse 8 en klasse 10

Moeren zijn net als bouten verkrijgbaar in verschillende sterkteklassen. De meest gebruikte zijn klasse 8 en klasse 10. Het verschil tussen deze twee zit in de mechanische belasting die ze aankunnen — oftewel de kracht waarbij de schroefdraad nog intact blijft zonder blijvende vervorming. Dit is vastgelegd in de norm ISO 898-2.

Vergelijkingstabel moeren klasse 8 vs. klasse 10

Eigenschap	Moer klasse 8	Moer klasse 10
Geschikt voor	Bouten van klasse 8.8	Bouten van klasse 10.9
Proefbelasting	Afgestemd op 800 N/mm² treksterkte	Afgestemd op 1000 N/mm² treksterkte
Toepassing	Algemene constructies, lichte belasting	Zware constructies, hoge krachten en dynamische belasting
Materiaaltype	Ongelegeerd/laaggelegeerd staal	Gelegeerd staal met hogere hardheid

Wat is het praktische verschil?

Een moer klasse 10 is aanzienlijk sterker dan een klasse 8 moer. Dit betekent dat ze beter bestand is tegen de hogere axiale krachten die voorkomen in combinatie met 10.9 bouten of draadeinden. Wordt een moer klasse 8 toegepast op een 10.9 bout, dan is de kans groot dat de schroefdraad van de moer faalt voordat de bout zijn maximale belasting bereikt.

Wanneer kies je welke?

• Moer klasse 8: geschikt voor standaardconstructies zonder zware belasting, zoals lichte staalverbindingen of algemene montagewerkzaamheden.
• Moer klasse 10: aanbevolen voor industriële toepassingen, staalbouw, funderingen of mechanische verbindingen waar hoge trekkracht of dynamische belasting optreedt.

Let op: Gebruik altijd een moer die minimaal dezelfde sterkteklasse heeft als de bijbehorende bout of draadeind.

Tips bij montage van 10.9 bouten en moeren klasse 10

Bij het gebruik van bouten van sterkteklasse 10.9 is het cruciaal om ook de juiste moeren toe te passen. Moeren klasse 10 zijn speciaal ontworpen om deze hoge trek- en schuifkrachten aan te kunnen zonder beschadiging van de schroefdraad. Hieronder vind je enkele belangrijke aandachtspunten voor een veilige en duurzame montage.

Voorspanning en aanhaalmoment

Gebruik het juiste aanhaalmoment om de voorspanning in de verbinding correct op te bouwen. Te weinig voorspanning leidt tot speling en krachtsverlies; te veel kan de schroefdraad of het materiaal beschadigen. Raadpleeg altijd de aanhaalmoment-tabel voor jouw specifieke boutdiameter en -klasse.

Moerkeuze: altijd minimaal klasse 10

Een klasse 10 moer is vereist bij 10.9 bouten om te voorkomen dat de schroefdraad in de moer bezwijkt. Een moer van een lagere klasse, zoals klasse 8, is hier niet sterk genoeg voor. Bekijk ons assortiment moeren klasse 10 voor de juiste uitvoeringen.

Waterstofbrosheid bij verzinkte delen

Let op bij het verzinken van 10.9 bouten en moeren klasse 10. Tijdens elektrolytisch verzinken kan waterstof insluiten in het staal — een fenomeen dat bekendstaat als waterstofbrosheid. Dit kan leiden tot , zelfs bij relatief lage belasting. Kies bij twijfel voor thermisch verzinken of controleer of de producten ontwaterstofd zijn na het verzinken.

Toepassingen van moer klasse 10 in de praktijk

Wanneer kies je voor een moer klasse 10?
Deze moeren worden toegepast in situaties met hoge mechanische belasting waar betrouwbaarheid essentieel is. Denk aan:

• Staalconstructies onder belasting (bijv. kolom-balkverbindingen)
• Vrachtwagens, kranen, machines en transportmiddelen
• Industriële installaties en motorsteunen
• Funderingstechniek en dynamisch belaste verbindingen

Verschillende soorten moeren in klasse 10

Moeren in sterkteklasse 10 zijn verkrijgbaar in diverse uitvoeringen, afhankelijk van de toepassing. De meest voorkomende zijn:

• Zeskantmoeren (DIN 934) – standaard voor boutverbindingen
• Borgmoeren (DIN985) – voor verbindingen onder trilling of dynamische belasting

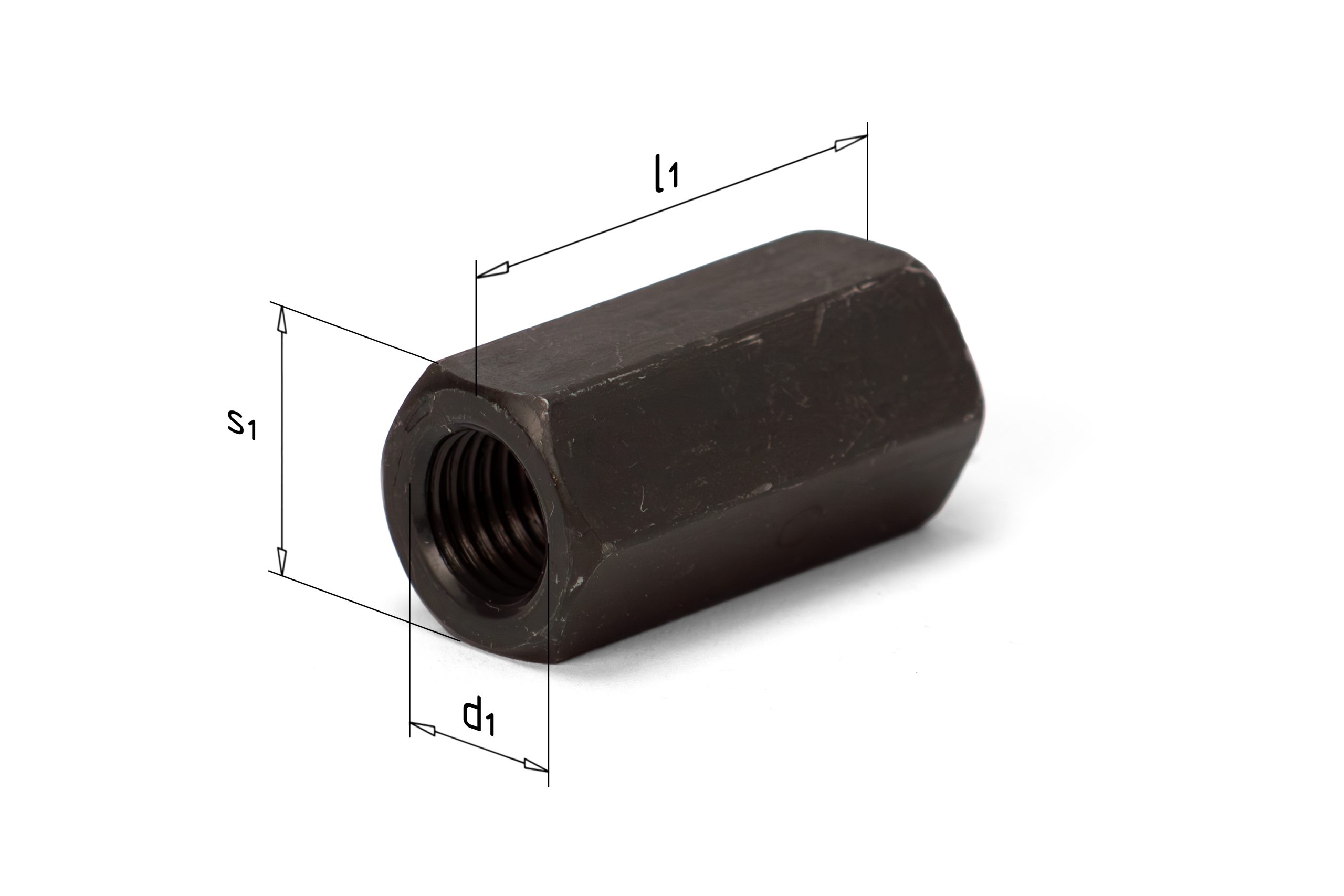

• Koppelmoeren (DIN 6334) – om draadeinden te verbinden of verlengen

Vooral bij koppelmoeren klasse 10 onderscheiden we ons met een ruim assortiment in grote diameters. Denk aan:

• Koppelmoer M42 klasse 10
• Koppelmoer M45 klasse 10
• Koppelmoer M48 klasse 10

Deze grote koppelmoeren worden veel toegepast in zware staalconstructies, bruggenbouw en machinefundaties, waar standaardmoeren niet volstaan. Door de hoge sterkteklasse en robuuste uitvoering zijn ze ideaal voor het verlengen van draadeinden klasse 10.9.

Voordeel ten opzichte van lagere klassen

In vergelijking met moeren van klasse 8 bieden klasse 10 moeren een hogere proefbelasting en betere veiligheid bij toepassingen onder hoge trekspanning. Ze zijn minder vervormbaar, maar veel sterker, ideaal voor compacte ontwerpen waar betrouwbaarheid onder druk cruciaal is.

Twijfel je over de juiste sterkteklasse?

Analyseer de belastingseisen van je toepassing zorgvuldig. In onze blog over sterkteklassen leggen we het verschil tussen klasse 8.8, 10.9 en 12.9 uitgebreid uit. Zo weet je zeker dat je de juiste combinatie van bout en moer kiest.

Moeren klasse 10 bieden een uitstekende balans tussen sterkte, duurzaamheid en betrouwbaarheid – perfect voor veeleisende omgevingen waar de verbinding simpelweg niet mag falen.

bronvermelding

• ISO 898-1:2013 – International Organization for Standardization
• DIN EN ISO 898-1 – DIN Deutsches Institut für Normung
• Wat betekenen de sterkteklassen bij draadstangen? – XXLDraadstang
• A.J. Prins – Werktuigbouwkundige Materialen, Spruyt, Van Mantgem & De Does B.V., Leiden, 2000. ISBN 902384217
