Tijdens het kiezen van de juiste draadstang of bout speelt de sterkteklasse een essentiële rol. Deze aanduiding zegt alles over de mechanische belastbaarheid van het product. Of je nu een draadstang 8.8 zoekt voor een standaard constructie, een bout 10.9 voor een zwaardere verbinding, of een extra sterke 12.9 voor de zwaarste toepassingen, inzicht in deze klassen is cruciaal. De sterkteklassen en bijbehorende treksterktes gelden voor zowel draadstangen als bouten: de normen zijn identiek.
In deze uitgebreide gids leggen we uit:
- Wat sterkteklassen zoals 8.8, 10.9 en 12.9 betekenen
- Hoe je draadstangen herkent aan de hand van kleurcodering van draadstangen
- Welke sterkteklasse je het beste kunt kiezen voor jouw toepassing
- Wat het verschil is tussen een draadstang 8.8 en 10.9
- En hoe je de trek- en afschuifbelasting correct berekent in de praktijk
Wat betekenen de sterkteklassen bij draadstangen?
Een draadstang sterkteklasse bestaat uit twee cijfers, zoals 8.8 of 10.9. Deze cijfers verwijzen naar de treksterkte en rekgrens van het staal. De standaard voor deze klassen is vastgelegd in ISO 898-1, en van toepassing op draadstangen volgens DIN 976.
Wat betekenen de cijfers?
Bijvoorbeeld:
- Draadstang 8.8: Treksterkte: 800 N/mm², Rekgrens: 640 N/mm²
- Draadstang 10.9: Treksterkte: 1000 N/mm², Rekgrens: 900 N/mm²
- Draadstang 12.9: Treksterkte: 1200 N/mm², Rekgrens: 1080 N/mm²
Treksterkte tabel: alle sterkteklassen op een rij
| Sterkteklasse | Treksterkte | Vloeigrens | Afschuifsterkte | Kleur | Toepassing |
|---|---|---|---|---|---|
| 4.8 | 400 N/mm² | 320 N/mm² | 240 N/mm² | ⚪ Geen | Licht, HVAC |
| 5.8 | 500 N/mm² | 400 N/mm² | 300 N/mm² | 🔵 Blauw | Licht constructief |
| 8.8 | 800 N/mm² | 640 N/mm² | 480 N/mm² | 🟡 Geel | Standaard constructie |
| 10.9 | 1000 N/mm² | 900 N/mm² | 600 N/mm² | ⚪ Wit | Zware constructie |
| 12.9 | 1200 N/mm² | 1080 N/mm² | 720 N/mm² | ⚫ Zwart | Extreem zwaar |
| RVS A2-70 | 700 N/mm² | 450 N/mm² | 420 N/mm² | 🟢 Groen | Buiten, standaard |
| RVS A4-70 | 700 N/mm² | 450 N/mm² | 420 N/mm² | 🔴 Rood | Agressieve omgeving |
Uitleg per sterkteklasse van draadstangen
Sterkteklasse 4.8 – voor lichte toepassingen
- Toepassingen: Installatie, HVAC-systemen en andere lichte bevestigingen
- Materiaal: Ongelegeerd staal
- Treksterkte: 400 N/mm²
- Vloeigrens: 320 N/mm²
- Afschuifbelasting (indicatief M10): ±14,0 kN
- Kleurcodering: Geen kleur

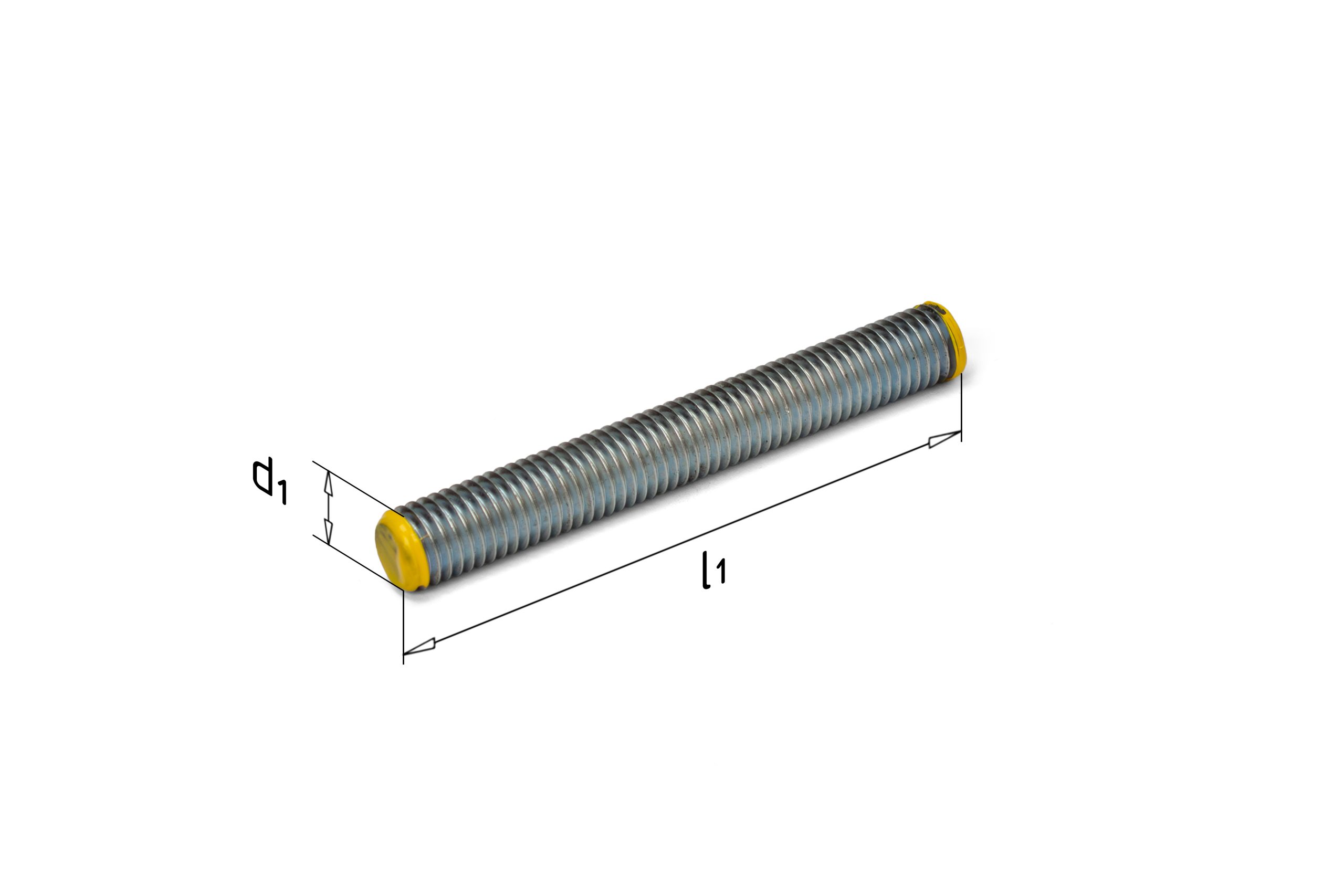

Draadstang 8.8 – de standaard voor constructieve verbindingen
- Toepassingen: Staalbouw, machinebouw, gevelsystemen
- Materiaal: Gelegeerd staal, warmtebehandeld
- Treksterkte: 800 N/mm²
- Vloeigrens: 640 N/mm²
- Afschuifbelasting (indicatief M10): ±27,8 kN
- Kleurcodering: Geel
Wat betekent 8.8 op een bout?
Draadstang 10.9 – geschikt voor hogere krachten
- Toepassingen: Bruggenbouw, kraanconstructies, machinebouw
- Treksterkte: 1000 N/mm²
- Vloeigrens: 900 N/mm²
- Afschuifbelasting (indicatief M10): ±34,8 kN
- Kleurcodering: Wit
Lees ook: Wat betekent sterkteklasse 10.9 bij bouten?
Draadstang 12.9 – voor extreem zware toepassingen
- Toepassingen: Spoorwegen, offshore, zwaar materieel
- Treksterkte: 1200 N/mm²
- Vloeigrens: 1080 N/mm²
- Afschuifbelasting (indicatief M10): ±41,7 kN
- Kleurcodering: Zwart

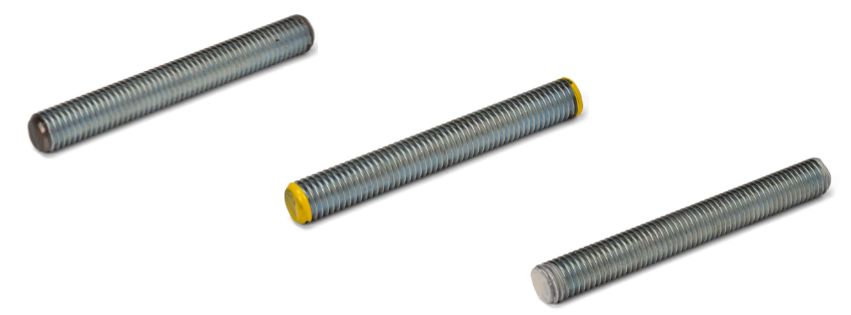

Kleurcodering van Sterkteklassen bij draadstangen
Draadstangen zijn vaak voorzien van een kleurmarkering op de kopse kant. Deze kleur komt overeen met de sterkteklasse:
| Sterkteklasse | Kleurcodering | Kleurstip |
|---|---|---|
| 4.8 | Geen kleur | ⚪ (onbehandeld) |
| 5.6 | Bruin | 🟤 |
| 5.8 | Blauw | 🔵 |
| 8.8 | Geel | 🟡 |
| 10.9 | Wit | ⚪ |
| 12.9 | Zwart | ⚫ |
| RVS A2 | Groen | 🟢 |
| RVS A4 | Rood | 🔴 |
Hoe bereken je de treksterkte van een draadstang?
De trekspanning (σ) geeft aan hoeveel kracht per mm² op een draadstang werkt. Je berekent deze met:
σ = F / A
- σ = trekspanning (in N/mm²)
- F = kracht op de draadstang (in Newton)
- A = kernoppervlak van de draad (in mm²)
Voorbeeld: M10 draadstang 8.8
– Maximale trekkracht F = 46.400 N
– Kernoppervlak A = 58 mm²
– σ = 46.400 / 58 = 800 N/mm²
→ Dit komt overeen met de treksterkte van klasse 8.8
Let op: Dit is een theoretische maximale waarde. In de praktijk gebruik je een veiligheidsfactor afhankelijk van de toepassing.
Met veiligheidsfactor 2,5:
Veilige belasting = 46.400 / 2,5 = 18.560 N = 18,6 kN
Lees ook: DIN 975 vs DIN 976: Wat is het verschil tussen deze DIN-normen voor Draadstangen?
Hoe bereken je de afschuifbelasting van een draadstang?
De afschuifsterkte is niet direct gespecificeerd in de ISO- of DIN-normen voor draadstangen, maar er is een algemene vuistregel in de werktuigbouw:
𝜏max = 0,6 × σtrek
Dat betekent dat de maximale afschuifspanning (𝜏max) ongeveer 60% bedraagt van de treksterkte van het materiaal. Hiermee kun je een schatting maken van de grensbelasting bij afschuiving.
Voorbeeldwaarden per sterkteklasse bij draadstangen:
| Sterkteklasse | Treksterkte σtrek (N/mm²) | Afschuifsterkte 𝜏max (N/mm²) |
|---|---|---|
| 4.8 | 400 | 240 |
| 8.8 | 800 | 480 |
| 10.9 | 1000 | 600 |
| 12.9 | 1200 | 720 |
Veiligheidsfactor toepassen
Om tot een toelaatbare afschuifspanning te komen (𝜏toelaatbaar), pas je een veiligheidsfactor toe afhankelijk van de toepassing:
- Algemene constructie: 1,5 – 2,0
- Kritieke toepassingen: 2,5 – 3,0
- Dynamische belasting of trillingen: >3,0
𝜏toelaatbaar = 𝜏max / veiligheidsfactor
Voorbeeld:
Voor draadstang 8.8 met 𝜏max = 480 N/mm² en veiligheidsfactor 2,5:
𝜏toelaatbaar = 480 / 2,5 = 192 N/mm²
Gebruik deze toelaatbare spanning in je afschuifberekening:
F = 𝜏toelaatbaar × A
waarbij A het kernoppervlak van de draad is (in mm²).
Verschil tussen draadstang 8.8 en 10.9
| Kenmerk | 8.8 | 10.9 |
|---|---|---|
| Treksterkte | 800 N/mm² | 1000 N/mm² |
| Rekgrens | 640 N/mm² | 900 N/mm² |
| Afschuifsterkte | 480 N/mm² | 600 N/mm² |
| Kleurcodering | Geel | Wit |
| Toepassing | Standaard constructie | Zwaardere constructie |
Welke sterkteklasse draadstang heb ik nodig?
- Lichte belasting / HVAC: 4.8 of 5.8
- Standaard constructie: 8.8
- Zware staalconstructies: 10.9
- Extreem hoge belasting: 12.9
- Buiten of corrosieve omgeving: RVS draadstangen
Welke oppervlaktebewerking past bij jouw toepassing?
Bronvermelding
- A.J. Prins – Werktuigbouwkundige Materialen, Spruyt, Van Mantgem & De Does B.V., Leiden, 2000. ISBN 902384217
- ISO 898-1:2022 – Mechanical properties of fasteners made of carbon steel and alloy steel. Bekijk ISO 898‑1:2022
- DIN 976-1 – Gewindestangen aus Stahl – Technische Lieferbedingungen. Bekijk DIN 976‑1
- Lees ook: DIN en ISO normen voor bevestigingsmaterialen uitgelegd
Let op: zelf controle of constructief advies vereist bij sterkteklassen van draadstangen
De informatie in deze blog is bedoeld als algemene technische toelichting op draadstangen en sterkteklassen. XXLDraadstang.nl is leverancier van bevestigingsmaterialen, maar geeft geen constructieve berekeningen of bindend technisch advies.
Bij twijfel over de juiste toepassing, dimensionering of veiligheidsfactoren raden wij aan om een gecertificeerd constructeur, engineer of adviseur in te schakelen. Zij kunnen je situatie beoordelen aan de hand van de volledige belastinggegevens, geldende normen en constructieve eisen.
Zo weet je zeker dat je verbindingen veilig, verantwoord en volgens voorschrift worden uitgevoerd.
Veelgestelde vragen over Sterkteklassen bij draadstangen (FAQ)
Draadstang 10.9 is sterker dan 8.8 (1000 vs. 800 N/mm²) en beter bestand tegen hoge krachten. 10.9 wordt vaak gebruikt in bruggen, machines en zware constructies.
Elke sterkteklasse heeft een vaste kleur op het uiteinde van de draadstang. Geel staat voor 8.8, wit voor 10.9, zwart voor 12.9, enzovoort.
Vermenigvuldig de afschuifsterkte (ca. 60% van treksterkte) met de kernoppervlakte van de draad. Vergeet niet een veiligheidsfactor toe te passen in je berekening.
Bij toepassingen met extreem hoge belasting of minimale rek, zoals in hijstoepassingen, spoorwegen of zware machines. 12.9 heeft de hoogste treksterkte.
De twee cijfers verwijzen naar treksterkte en vloeigrens. Het eerste cijfer × 100 = treksterkte in N/mm². Het tweede cijfer × het eerste cijfer × 10 = vloeigrens. Bij 8.8 betekent dit: treksterkte 800 N/mm², vloeigrens 640 N/mm².
Een M10 draadstang 8.8 heeft een kernoppervlak van 58 mm² en een maximale trekkracht van circa 46.400 N (46,4 kN). Met een veiligheidsfactor van 2,5 is de veilige belasting circa 18,6 kN.
Klasse A verwijst naar RVS (roestvast staal) draadstangen. A2 en A4 zijn de meest voorkomende typen. A2 (304) is geschikt voor standaard buitenapplicaties, A4 (316) is beter bestand tegen agressieve omgevingen zoals zilte lucht of chemicaliën.
De sterkteklassen voor draadstangen en bouten zijn gebaseerd op dezelfde ISO 898-1 norm. Een draadstang 10.9 heeft dezelfde treksterkte (1000 N/mm²) en vloeigrens (900 N/mm²) als een bout 10.9.
Een M10 draadstang 10.9 heeft een kernoppervlak van 58 mm² en een maximale trekkracht van circa 58.000 N (58 kN). Met een veiligheidsfactor van 2,5 is de veilige belasting circa 23,2 kN.
Conclusie
De juiste sterkteklasse draadstang kiezen is essentieel voor een veilige en betrouwbare verbinding. Door te begrijpen wat de cijfers en kleurcodes betekenen, en hoe je de trek- en afschuifbelasting berekent, maak je technisch verantwoorde keuzes.
