In de Nederlandse bouwpraktijk is de verankering van draadstangen in beton een cruciale techniek bij het bevestigen van constructieve elementen. Draadstangen volgens DIN 975 en DIN 976 worden zowel binnen als buiten toegepast voor het monteren van onder meer consoles, balustrades, leidingsystemen, zware machines of constructies. In deze blog bespreken we de twee hoofdmethoden van verankering – mechanisch en chemisch – inclusief subtypes, benodigde boorgaten, normen en materiaalkeuze. Tot slot geven we een overzichtelijke vergelijking en praktische richtlijnen voor een veilige en duurzame toepassing.
Mechanische verankering draadeinden
Mechanische ankers realiseren verankering door spreiding of klemmen van het anker in het geboorde gat. Dit type anker is direct na installatie belastbaar, ideaal voor snelle montage. De belangrijkste typen zijn:
Expansieankers (doorsteekankers of keilbouten)
- Boorgat = ankerdiameter (bijv. M10 = 10 mm)
- Toepasbaar in massief beton (ongescheurd en gescheurd, mits ETA Option 1)
- Doorsteekmontage mogelijk
- Let op: minimaal 5-10× ankerdiameter afstand tot rand
Bekijk hier ons aanbod expansieankers.
Inslagankers
- Inwendige draad, vlak met betonoppervlak
- Boorgat groter dan draadmaat (bv. M12 = ~16-18 mm)
- Alleen voor massief beton, ETA Option 7
- Let op: juiste slagpen en montage-instructie noodzakelijk
Bekijk hier ons aanbod inslagankers.
Schroefankers
- Anker snijdt zelf draad in beton
- Boorgat = iets kleiner dan ankerdiameter
- Lage spreidkracht – geschikt voor kleinere randafstanden
- Vaak herbruikbaar, maar meestal slechts eenmaal aanbevolen
Voordelen: direct belastbaar, snel te installeren, kosteneffectief.
Nadelen: spreidkracht kan beton beschadigen, gevoelig voor loswerken, niet geschikt voor holle ondergronden.
Bekijk hier ons aanbod schroefankers.
Chemische verankering draadeinden
Chemische ankers gebruiken een mortel om de draadstang in het beton te verlijmen. Dit voorkomt spreidkrachten en zorgt voor zeer hoge belastbaarheid.
Injectiemortel
- Tweecomponentenmortel (polyester, vinylester, epoxy)
- Ingebracht met kitpistool en mengtuit
- Geschikt voor beton, metselwerk en natuursteen
- Vereist boorgatreiniging (2-2-2 of 3-3-3 methode)
Bekijk hier ons aanbod injectiemortels.
Glascapsules
- Glasampul met voorgemengde hars + hardingsmiddel
- Stang slaat capsule kapot bij montage
- Snelle, gecontroleerde dosering
- Alleen voor massieve ondergronden
Voordelen: hoge treksterkte, geen spreiddruk, goede corrosiebescherming.
Nadelen: langere installatietijd, afhankelijk van uithardingstijd, hogere materiaalkosten.
Bekijk hier ons aanbod glascapsules.

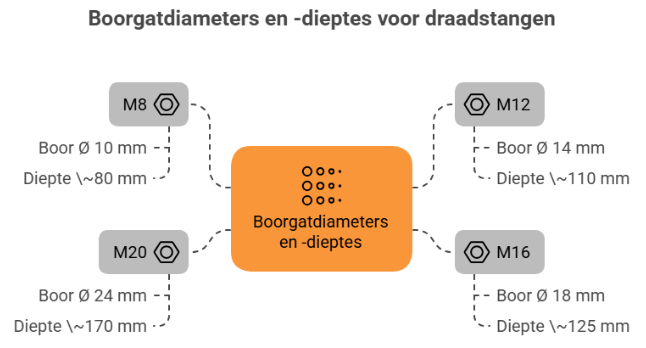

Boorgatdiameter en -diepte voor draadeinden: vuistregels
Bij mechanische ankers is boorgat Ø meestal gelijk aan anker Ø. Bij chemische ankers is de boordiameter doorgaans 2 mm groter dan de draadstang.
- M8: boor Ø 10 mm – diepte ~80 mm
- M12: boor Ø 14 mm – diepte ~110 mm
- M16: boor Ø 18 mm – diepte ~125 mm
- M20: boor Ø 24 mm – diepte ~170 mm
Normen en richtlijnen voor verankering draadeinden
- NEN-EN 1992-4 (Eurocode 2 deel 4): voor ontwerp en berekening van ankers
- ETA-certificering: voor bevestigingsproducten volgens Europese goedkeuring
- DIN 975: voor specificaties van draadstangen. (oude maar nog gangbare norm voor 1 meter draadstangen.)
- DIN 976: voor specificaties van draadstangen (nieuwe en betreft lengten een vrije norm.)
- ISO 898-1 / ISO 3506: voor sterkte en corrosiebestendigheid van staal
Materiaalkeuze
Staalsoorten voor draadstangen
- 4.8: lage sterkte, alleen voor lichte toepassingen
- 8.8: standaard voor constructieve toepassingen
- 10.9 / 12.9: hoge sterkte, binnengebruik, risico op brosheid bij het aanbrengen van oppervlakte bewerkingen.
- RVS A2 (304): goed corrosiebestendig, niet voor zoute omgeving
- RVS A4 (316): hoogste corrosiebestendigheid, geschikt voor zeelucht en chemicaliën
Corrosiebescherming voor draadstangen
- Blank staal: alleen voor binnen
- Elektrolytisch verzinkt: goed voor binnen en beschut buitengebruik
- Thermisch verzinkt: duurzaam voor buiten, inclusief zware omstandigheden
Vergelijkingstabel: mechanisch vs chemisch
| Methode | Belastbaarheid | Duurzaamheid | Montage | Toepasbaarheid |
|---|---|---|---|---|
| Mechanisch (keilbout) | Hoog | Goed (verzinkt/RVS) | Zeer snel | Beton (ETA Option 1) |
| Mechanisch (inslaganker) | Midden | Matig/goed | Snel | Beton (Option 7) |
| Mechanisch (schroefanker) | Hoog | Goed | Zeer snel | Beton (Option 1 mogelijk) |
| Chemisch (injectie) | Zeer hoog | Uitstekend | Traag | Beton, metselwerk, natuursteen |
| Chemisch (capsule) | Hoog | Uitstekend | Snel | Alleen massief beton |
Conclusie
Voor een betrouwbare verankering van draadstangen in beton is de keuze tussen mechanische en chemische ankers cruciaal. Mechanische systemen bieden snelheid en eenvoud, ideaal voor veel binnen- en tijdelijke toepassingen. Chemische ankers leveren maximale prestaties, vooral bij zware belastingen, kleine afstanden en buitengebruik. Volg altijd de geldende normen (zoals NEN-EN 1992-4) en controleer ETA-goedkeuringen. Vergeet niet het juiste materiaal te kiezen op basis van belasting en corrosiegevoeligheid – RVS of thermisch verzinkt is buiten vaak vereist. Zo borgt u een duurzame, veilige verankering.
Bronvermelding
- Nederlands Normalisatie‑instituut. (2018). NEN‑EN 1992‑4:2018 en: Eurocode 2 – Design of concrete structures – Part 4: Design of fastenings for use in concrete. Geraadpleegd van https://www.nen.nl/en/nen-en-1992-4-2018-en-248820
- European Organisation for Technical Assessment. (z.d.). About the ETA. Geraadpleegd van https://www.eota.eu/about-eta
- Deutsches Institut für Normung. (1986). DIN 975:1986‑09: Gewindestangen (nicht für Neukonstruktionen). Geraadpleegd van https://www.dinmedia.de/de/norm/din-975/2994119
- Deutsches Institut für Normung. (2016). DIN 976‑1:2016‑09: Mechanische Verbindungselemente – Gewindebolzen – Teil 1: Metrisches Gewinde. Geraadpleegd van https://www.dinmedia.de/en/standard/din-976-1/257277286
- International Organization for Standardization. (2013). ISO 898‑1:2013: Mechanical properties of fasteners made of carbon steel and alloy steel – Part 1: Bolts, screws and studs with specified property classes – Coarse thread and fine pitch thread. Geraadpleegd van https://www.iso.org/standard/60610.html
- International Organization for Standardization. (2020). ISO 3506-1:2020: Fasteners – Mechanical properties of corrosion‑resistant stainless steel fasteners – Part 1: Bolts, screws and studs with specified grades and property classes. Geraadpleegd van https://www.iso.org/standard/70045.html
- Prins, A. J. (2000). Werktuigbouwkundige materialen. Leiden: Spruyt, Van Mantgem & De Does B.V.
- Fischer Nederland. (z.d.-a). Chemische ankers. Geraadpleegd van https://www.fischer.nl/nl-nl/producten/chemische-ankers
- Fischer Nederland. (z.d.-b). Stalen bevestigingen (mechanische ankers). Geraadpleegd van https://www.fischer.nl/nl-nl/producten/stalen-bevestigingen
Veelgestelde vragen over draadstangen verankeren in beton (FAQ)
Mechanische ankers werken door spreiding/klemkracht in het beton. Chemische ankers verlijmen de stang met mortel zonder spreidkracht.
Bij zware belastingen, kleine randafstanden, holle ondergronden of buitengebruik met corrosierisico.
Bij chemische ankers: ja. Vuil vermindert hechting. Volg het 2-2-2 reinigingsprincipe. Bij capsules is reinigen soms minder kritisch.
NEN-EN 1992-4 (voor ontwerp), DIN 976 (voor draadstangen), ISO 898-1 en ISO 3506 (voor staalsoorten), en ETA-goedkeuringen voor producten.
Gebruik thermisch verzinkte 8.8 stangen of RVS A4 voor optimale duurzaamheid tegen corrosie.
