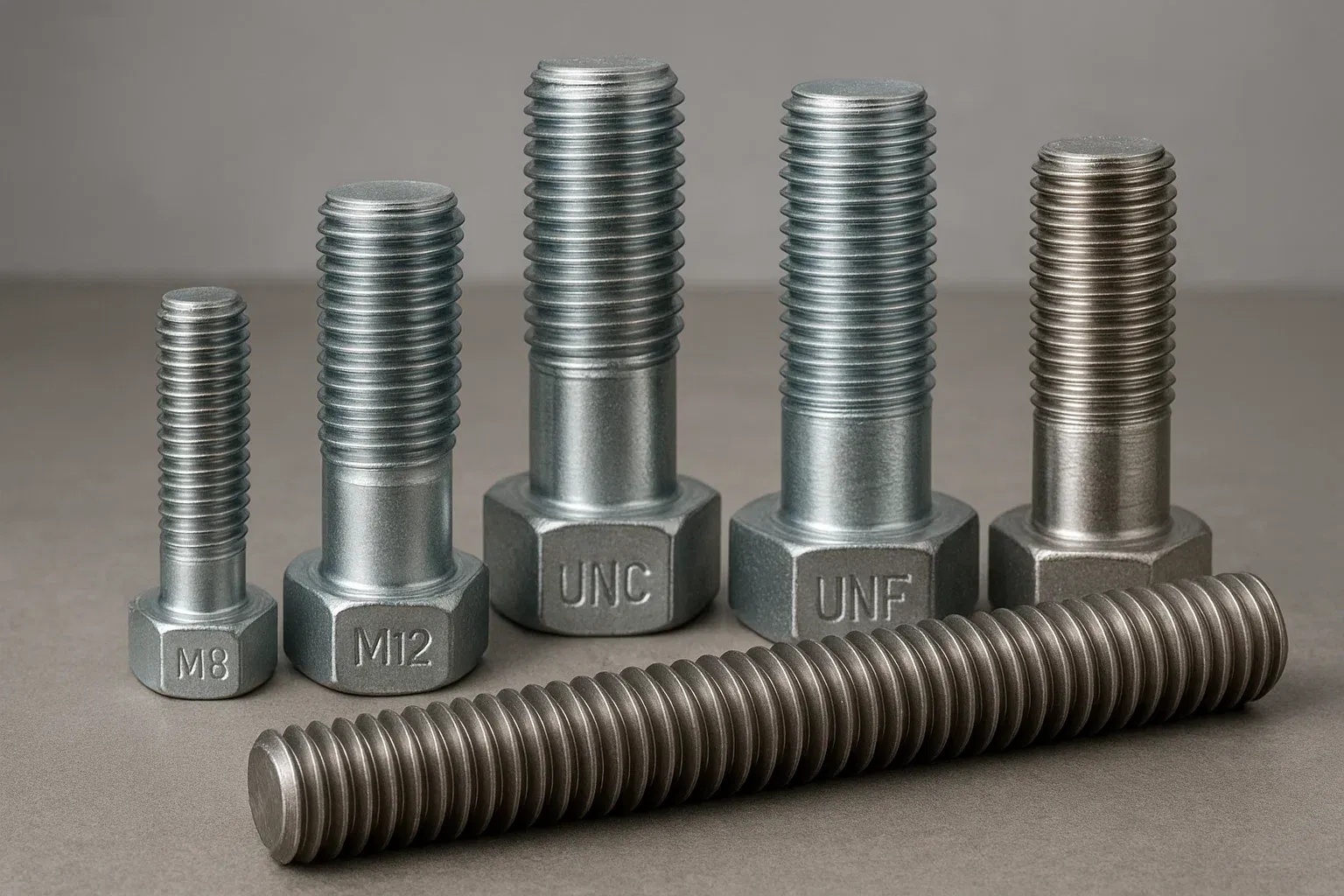

Alles wat je moet weten over schroefdraad types: metrisch, UNC/UNF en trapeziumdraad
Schroefdraad is onmisbaar in de wereld van bevestigingsmaterialen. Of je nu werkt in de constructiebouw, installatietechniek, HVAC, of met geïmporteerde machines: de juiste draadsoort kiezen is cruciaal voor een veilige en duurzame verbinding. In dit artikel leggen we alle belangrijke schroefdraad types uit, van metrische draad tot trapeziumdraad en geven we praktische tips voor de juiste toepassing.
Wat zijn schroefdraad types en waarom zijn ze belangrijk?
Schroefdraad is het spiraalvormige profiel op bouten, moeren en stangen dat zorgt voor een stevige verbinding.
- Hoe snel je een verbinding kunt monteren
- Hoe sterk en trillingsbestendig de verbinding is
- Of de draad compatibel is met machines of bestaande constructies
Vooral in de B2B-sector, waar veiligheid en efficiëntie centraal staan, is het kiezen van de juiste draadsoort essentieel.
1. Schroefdraad types: metrisch (ISO)
Metrische draad is de meest gebruikte draadsoort in Europa. Deze draadsoort voldoet aan ISO 261 en ISO 965, waardoor bouten en moeren wereldwijd uitwisselbaar zijn.
Metrisch grove draad (M)
- Standaard aanduiding: M8, M12, M20
- Spoed: 1–2 mm (bijv. M8×1,25 of M12×1,75)
- Toepassing: Algemene bevestiging in bouw en constructie
Bekijk ons aanbod metrische draadstangen M-grof
Metrisch fijne draad (MF)
- Spoed kleiner dan standaard: bijv. 1 mm
- Voordelen: Beter bestand tegen trillingen en nauwkeuriger af te stellen
- Toepassing: Machines, HVAC-systemen en trillingsgevoelige constructies
Neem contact op voor metrische fijne draadstangen
Metrisch extra fijne draad (MEF)
- Nog kleinere spoed dan MF
- Toepassing: Luchtvaart, medische instrumenten, fijnmechanica
- Eigenschappen: Zeer nauwkeurige afstelling, minder geschikt voor zware constructies
Metrische draad veel gebruikte maten
| Maat | Buitendiameter (mm) | Spoed (mm) | Kern diameter (mm, ca.) | Sleutelwijdte (zeskantbout) |
|---|---|---|---|---|
| M6 | 6.0 | 1.0 | 4.77 | 10 |
| M8 | 8.0 | 1.25 | 6.47 | 13 |
| M10 | 10.0 | 1.5 | 8.16 | 17 |
| M12 | 12.0 | 1.75 | 9.85 | 19 |
| M16 | 16.0 | 2.0 | 13.55 | 24 |
| M20 | 20.0 | 2.5 | 17.54 | 30 |
| M24 | 24.0 | 3.0 | 21.54 | 36 |
2. Schroefdraad types: UNC/UNF (VS)
In Amerikaanse of geïmporteerde machines kom je vaak Unified draad tegen. Dit draadsysteem is maatgevend in inches en wordt uitgedrukt in TPI (Threads per Inch).
UNC (Unified National Coarse)
- Grovere spoed, snelle montage
- Robuust en tolerant voor lichte beschadigingen
- Toepassing: Stevige boutverbindingen in machines en constructies
UNF (Unified National Fine)
- Fijnere spoed met meer schroefgangen per inch
- Beter bestand tegen trillingen
- Toepassing: Hydraulische en pneumatische systemen, automotive en HVAC
UNEF (Unified National Extra Fine)
- Extra fijne spoed
- Toepassing: Dunwandige materialen, harde metalen, precisietoepassingen
Bij UNC/UNF draad zijn de tapmaten en boormaten anders dan bij metrische draad. Voor Unc en Unf raden wij u aan om onze partners bij Inch fasteners te raadplegen.
UNC draad veelgebruikte maten
| Maat (inch) | TPI (draad/duim) | Buitendiameter (mm) | Kern diameter (mm, ca.) |
|---|---|---|---|
| 1/4″ | 20 | 6.35 | 4.55 |
| 5/16″ | 18 | 7.94 | 5.92 |
| 3/8″ | 16 | 9.53 | 7.49 |
| 7/16″ | 14 | 11.11 | 8.99 |
| 1/2″ | 13 | 12.70 | 10.37 |
| 5/8″ | 11 | 15.88 | 13.47 |
| 3/4″ | 10 | 19.05 | 16.68 |
3. Schroefdraad types: Trapezium (Tr)
Trapeziumdraad (volgens ISO 2904) is ontworpen voor krachtoverdracht, niet voor standaard bout-moerverbindingen.
- Voorbeeld: Tr 30×6 betekent, buitendiameter 30 mm, spoed 6 mm
- Toepassing: Lineaire bewegingen (spindels, liften, persen)
- Kenmerken: Trapeziumvormig profiel, brede gangen voor hoge belastingen
Trapeziumdraad veelgebruikte maten
| Maat | Buitendiameter (mm) | Spoed (mm) | Kern diameter (mm, ca.) |
|---|---|---|---|
| Tr12x3 | 12 | 3 | 9 |
| Tr16x4 | 16 | 4 | 13 |
| Tr20x4 | 20 | 4 | 17 |
| Tr24x5 | 24 | 5 | 21 |
| Tr30x6 | 30 | 6 | 26 |
| Tr36x6 | 36 | 6 | 32 |
Neem contact op voor trapeziumdraadstangen
Vergelijking van schroefdraadtypen
| Draadsysteem | Diameter-eenheid | Spoed | Profielhoek | Toepassing |
|---|---|---|---|---|
| Metrisch (grof) | mm (M8×1,25) | Grof | 60° | Algemeen, bouw, constructie |
| Metrisch fijn | mm (M10×1,0) | Fijn | 60° | Precisie, trillingsbestendig |
| Metrisch extra fijn (MEF) | mm | Zeer fijn | 60° | Luchtvaart, medische techniek |
| UNC | inch × TPI (¼″×20) | Grof | 60° | Robuuste bevestiging, VS-toepassingen |
| UNF | inch × TPI | Fijn | 60° | Trillingsbestendig, vloeistofdicht |
| UNEF | inch × TPI | Extra fijn | 60° | Precisie, dunwandige toepassingen |
| Trapeziumdraad (Tr) | mm (Tr30×6) | Breed | Trapezium | Mechanische krachtoverdracht |
Conclusie
Het kiezen van de juiste schroefdraad is essentieel voor een veilige en duurzame verbinding:
- Metrische draad is ideaal voor algemene bouw en installatietechniek
- Fijne draad biedt extra precisie en trillingsbestendigheid
- UNC/UNF draad is onmisbaar bij Amerikaanse machines
- Trapeziumdraad is geschikt voor krachtoverdracht in mechanische toepassingen
Door de draadsoort af te stemmen op jouw toepassing, voorkom je problemen met passing, slijtage en losraken van verbindingen.
FAQ over schroefdraad types en toepassingen
Metrische draad gebruikt millimeters en ISO-standaarden, UNC gebruikt inches en TPI. UNC wordt veel toegepast in Amerikaanse machines.
Fijne draad (MF of UNF) wordt gebruikt bij trillingsgevoelige constructies, beperkte ruimte of waar precisie vereist is.
Trapeziumdraad is bedoeld voor krachtoverdracht, zoals spindels en liften, niet voor standaard boutverbindingen.
Let op:
-Norm (ISO vs. UNC/UNF)
-Spoed en profiel
-Toepassing (constructie, trillingsbestendig of krachttransmissie)
Gebruik altijd een conversietabel of raadpleeg de productspecificaties van de fabrikant.
Bronvermelding & Technische standaarden
- ISO 261 – Standaard metrische draadmaten, inclusief M6–M24: EngineeringToolBox metrische draad
- ISO 965 – Toleranties voor metrische draad: Wikipedia ISO metric screw thread
- ASME B1.13M – Internationale specificatie voor metrische draad (M-profiel): ANSI/ASME webstore
- Unified Thread Standards (UNC/UNF) – Tabellen met afmetingen en TPI: EngineeringToolBox UNC/UNF
- Optimas UNC/UNF/UNEF tabel – Overzicht van Amerikaanse draadsystemen: Optimas Technical Resources
