DIN 975 vs DIN 976 voor veel technische professionals, van constructeurs tot inkopers, is het essentieel om te weten welke norm van toepassing is op draadstangen binnen hun project. Twee veelgenoemde normen in dit verband zijn DIN 975 en DIN 976. Maar wat is het verschil precies? Welke norm is nog actueel? En hoe zit het met toleranties, materiaalsoorten en toepassingen?
In dit artikel ontdek je:
- Waarom DIN 975 is vervangen door DIN 976
- Wat de functionele en technische verschillen zijn
- Wanneer je kiest voor DIN 976-1 of juist voor DIN 976-2
- Hoe het zit met toleranties, materialen en toepassingen
Handig voor engineers, werkvoorbereiders, inkopers en projectleiders die werken met draadstangen.
Verschil DIN 975 vs DIN 976
DIN 975: Een verouderde norm – maar nog veelgebruikt in de praktijk
DIN 975 werd in 1986 gepubliceerd als opvolger van een eerdere versie uit 1970. Deze norm beschreef standaard draadstangen met volledige schroefdraad over de gehele lengte. Denk hierbij aan staven van 1 meter met metrisch schroefdraad in grove of fijne spoed.
Hoewel de norm officieel is ingetrokken, wordt de term “DIN 975” in de praktijk nog vaak gebruikt als algemene aanduiding voor draadstangen met volledige metrische schroefdraad. Dit komt omdat DIN 976-1 functioneel grotendeels overeenkomt met de oude 975-specificaties, maar dan met extra technische zekerheden.
Belangrijkste kenmerken van DIN 975:
- Volledige metrische schroefdraad (geen gladde sectie)
- Handelslengte van standaard 1 meter
- Geen materiaalklassen of sterkte-eisen gedefinieerd
- Alleen basisafmetingen en gewichten opgenomen
Status: DIN 975 is officieel ingetrokken en niet meer toepasbaar voor nieuwe ontwerpen.
Bekijk actuele draadstangen op XXLDraadstang.nl
DIN 976: De actuele norm in twee delen
Na de intrekking van DIN 975 is DIN 976 opgedeeld in:
- DIN 976-1: standaard draadstangen met metrisch ISO-schroefdraad
- DIN 976-2: draadstangen met MFS-schroefdraad (interferentiepassing)
DIN 976-1: De nieuwe standaard
DIN 976-1 dekt de meeste toepassingen waar vroeger DIN 975 voor werd gebruikt. Het beschrijft draadstangen met volledige metrische schroefdraad.
Specificaties DIN 976-1:
- Volledig getapt, metrisch ISO-profiel (60°)
- Tolerantieklasse 6g
- Standaardlengtes: 1 m, 2 m, 3 m
- Materiaal: staal (4.8 t/m 12.9), RVS (A2-70, A4-70), messing, aluminium
- Markering: inslag of kleurcodering volgens sterkte/materiaal
DIN 976-2: Voor interferentiepassing in lichtmetaal
Deze norm is bedoeld voor bevestigingen zonder moer, waarbij het draadeind klemt in het moederdeel.
Specificaties DIN 976-2:
- MFS-schroefdraad: overmaatse metrische draad
- Geen schroefdraadvrije einden – doorlopend profiel
- Alleen geschikt voor lichtmetalen onderdelen (bijv. aluminium)
- Maximale sterkteklasse: 10.9
- Beperkte lengte vanwege passingseisen (volgens ISO 8141-1)
Kleurcodering voor markering volgens DIN976-1 en DIN976-2
| Materiaal / sterkteklasse | Kleurstip | Toepassing |
|---|---|---|
| 4.8 (staal) | ⚪ Geen kleur | Algemene toepassingen |
| 5.8 (staal) | 🔵 Blauw | Licht constructief |
| 8.8 (staal) | 🟡 Geel | Constructiewerk |
| 10.9 (staal) | ⚪ Wit | Zware belasting |
| 12.9 (staal) | ⚫ Zwart | Zeer hoge sterkte |
| A2-70 (RVS) | 🟢 Groen | Roestvast voor standaardomgevingen |
| A4-70 (RVS) | 🔴 Rood | Roestvast voor agressieve omgevingen |
Deze kleurcodes gelden als alternatief voor inslagmarkering en worden veel toegepast bij draadstangen. Lees meer over de verschillende sterkteklassen van draadstangen.

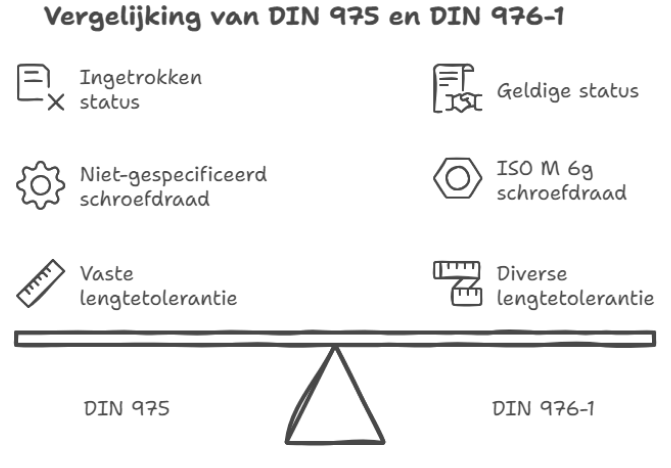

Technische vergelijking tussen DIN 975 en DIN 976
| Kenmerk | DIN 975 (verouderd) | DIN 976-1 (actueel) | DIN 976-2 (interferentie) |
|---|---|---|---|
| Status | Ingetrokken | Geldig (2016) | Geldig (2016) |
| Schroefdraadtype | ISO M (grof/fijn) | ISO M (6g) | MFS (interferentie) |
| Toepassing | Algemeen | Algemeen bevestigen | Permanente montage in Al |
| Materiaal & sterkteklassen | Niet gespecificeerd | ISO 898-1 / 3506-1 / 8839 | Alleen lichte materialen |
| Markering | Geen | Inslag of kleurcode | Inslag of kleurcode |
| ISO-referenties | DIN 13 | ISO 898-1, ISO 4759-1 etc. | ISO 8141-1, ISO 3506-1 |
| Lengtetolerantie bij standaardlengtes | ca. 1 m (vast) | 1, 2 of 3 m (diverse lengtes mogelijk, js17 tolerantie) | Let op: interferentiepassingen alleen effectief tot genormaliseerde inschroeflengte volgens ISO 8141-1 |
Welke draadstang moet ik kiezen: DIN 975 of DIN 976?
Omdat DIN 975 is ingetrokken, adviseren we altijd te kiezen voor DIN 976. In de praktijk wordt DIN 975 echter nog steeds veel gebruikt als verzamelnaam voor draadstangen met volledige schroefdraad. Daar is op zich niets mis mee, technisch gezien zijn de verschillen met DIN 976-1 klein. DIN 976 is vooral een geüpdatete versie met extra eisen en duidelijkere specificaties die zorgen voor een constantere productkwaliteit.
Kies DIN976-1 als:
- Je een standaard draadstang zoekt (algemeen gebruik)
- Je werkt met moeren of standaard montage
- Je wilt kiezen uit diverse materiaalklassen (staal, RVS, messing)
Kies DIN976-2 als:
- Je een permanente bevestiging zoekt in aluminium of andere lichte metalen
- Je geen moer gebruikt, maar het draadeind inschroeft in het materiaal
Bekijk het aanbod DIN 976 draadstangen of RVS draadstangen.
Conclusie
Hoewel DIN 975 officieel niet meer geldig is, leeft de benaming nog volop voort in de praktijk. Voor DIN 975 vs DIN 976 betekent dit dat veel bestellers en gebruikers nog steeds refereren aan DIN 975 als ze een standaard draadstang bedoelen. Dat is logisch, want DIN 976-1 is in essentie een verbeterde voortzetting van dezelfde specificatie.
Het verschil zit hem vooral in de mate van technische onderbouwing en kwaliteitseisen. Waar DIN 975 vooral een beschrijvende maatnorm was, biedt DIN 976 duidelijke richtlijnen voor materiaalklasse, markering, toleranties en prestatie. Zo weet je als gebruiker beter wat je krijgt en voorkom je teleurstelling of afkeur.
Hoewel DIN 975 jarenlang de standaard was, is deze vervangen door de actuele DIN 976-normen. DIN 976-1 dekt alle standaard toepassingen met volledige schroefdraad. DIN 976-2 is bedoeld voor speciale bevestigingen in lichte metalen.
Door bewust de juiste norm te kiezen, voorkom je technische problemen en voldoe je aan de huidige eisen in mechanische constructies.
Ontdek alle draadstangen volgens DIN-norm bij XXLDraadstang.nl.
Bronnen
Deze blog is gebaseerd op officiële normdocumentatie van DIN.de en Beuth Verlag.
- DIN 975:1986 – Gewindestangen – nicht für Neukonstruktionen
- DIN 976-1:2016-09 – Gewindebolzen – Teil 1: Mit Regelgewinde
- DIN 976-2:2016-09 – Gewindebolzen – Teil 2: Mit metrischem Festsitzgewinde (MFS)
- DIN EN ISO 898-1 – Mechanische eigenschappen van stalen bevestigingsmiddelen
- DIN EN ISO 3506-1 – Roestvaststalen bevestigingsmiddelen
- DIN EN ISO 4759-1 – Maat- en vormtoleranties
- DIN EN ISO 8141-1 – MFS-schroefdraad voor bevestiging in lichtmetaal
- DIN EN ISO 4753 – Vorm van schroefdraaduiteinden
- DIN EN ISO 4042 / 10683 – Oppervlaktebehandeling en coatings
- DIN EN ISO 3269 – Acceptatie-inspectie van bevestigingsmiddelen
- DIN EN ISO 8839 – Mechanische eigenschappen van non-ferro bevestigingsmiddelen
- DIN 13 – Profiel metrische ISO-schroefdraad
FAQ: Veelgestelde vragen over DIN 975 vs DIN 976
DIN 975 is een oude, ingetrokken norm voor draadstangen met volledige schroefdraad. DIN 976 is de actuele norm, opgesplitst in DIN 976-1 (standaard toepassingen) en DIN 976-2 (interferentiepassing).
Officieel is de norm ingetrokken en mag deze niet meer gebruikt worden voor nieuwe ontwerpen in de volksmond wordt DIN975 nog wel veel gebruikt. Wil je werken volgens de actuele normen, gebruik altijd DIN 976.
MFS staat voor “Metrisches Festsitzgewinde”: een overmaatse metrische draad die klemt in zachte metalen zoals aluminium.
Ja, DIN 976-1 voorziet in RVS-varianten zoals A2-70 en A4-70, volgens ISO 3506-1.
Standaard in 1 meter, maar ook 2 en 3 meter zijn gangbaar bij DIN 976-1. DIN 976-2 is beperkt tot kortere lengtes i.v.m. de passing. Uiteraard bestaan er ook opties tot maatwerk!
